Mina de 3,3kV / 6kV / 10kV série de conversores de frequência intrinsecamente seguros

Mina de 3,3kV / 6kV / 10kV série de conversores de frequência intrinsecamente seguros

    Preço unitário: 40000 USD
    Quantidade de pedido mínimo: 1 Set/Sets
    transporte: Land,Ocean

Informação básica

Modelo: BPJV1-710/6

Descrição do produto

Resumo do Produto

O produto adota a tecnologia SPWM, controle V / F de alto desempenho e tecnologia de controle vetorial sem sensor de velocidade, estrutura de topologia em cascata multi-unidade, equipada com capacitor de filme seco, resistência ao frio

O modo de resfriamento de água é adotado; É adequado para fonte de alimentação de tensão de entrada de 6kV ou 10kV, 3,3kV, 6kV, controle de acionamento de motor de nível de tensão de 10KV, especialmente adequado para mina de carvão

Pode ser usado para controle de acionamento de longa distância de motores pesados, como transportador raspador de alta potência, triturador, máquina de transferência e transportador de correia; Tem as vantagens de grande torque de partida, alto fator de potência e partida suave

Ele tem muitas características excelentes, como fonte de alimentação dinâmica de longa distância, função de equilíbrio de potência de várias máquinas e assim por diante.

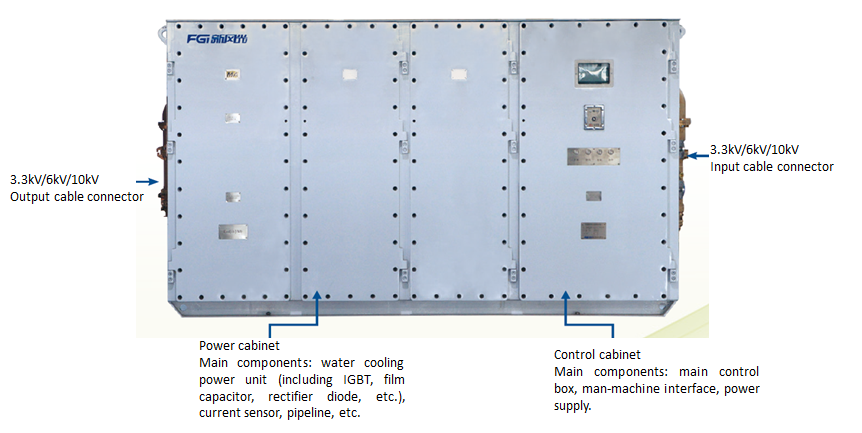

Estrutura do produto

3 3 6 10 Enclosure

3 3 6 10 Enclosure Back

Características do produto

O núcleo de controle DSP de alta velocidade adota a tecnologia de modulação SPWM;

Usando a tecnologia de controle vetorial de tensão espacial, tem as vantagens de pequena corrente de partida, grande torque de saída, regulação de velocidade suave, pequeno impacto na rede elétrica e fácil controle centralizado;

A função PID embutida pode ajustar a tensão e a frequência da fonte de alimentação de trabalho do motor de acordo com a mudança da carga do motor ou a mudança de variáveis ​​externas (como a pressão da tubulação), de modo a atingir a demanda de torque desejada, óbvia efeito de economia de energia, operação econômica e estável;

Usando a tecnologia multinível da série da unidade de potência, alta confiabilidade e fácil operação;

Atender a todos os tipos de requisitos de regulação de velocidade de carga dos usuários, melhorar o processo de produção;

O índice harmônico é muito menor do que o padrão harmônico do IEEE 519-2014, o fator de potência de entrada é alto, a qualidade da forma de onda de saída é boa e não é necessário usar o filtro harmônico de entrada e a compensação do fator de potência

Dispositivo de compensação e filtro de saída; Não há aquecimento adicional, ondulação de torque, ruído, saída DV / DT, tensão de modo comum e outros problemas causados ​​por harmônicos.

Mecanismo de proteção perfeito: a unidade de potência inclui uma variedade de funções de proteção, como perda de fase, sobretensão, sobrecorrente, subtensão, falha de comunicação, etc. A máquina ainda pode ignorar automaticamente; Toda a proteção da máquina inclui sobretensão de entrada, subtensão de entrada, perda de fase de saída, sobrecorrente de software, sobrecarga do motor, curto-circuito de saída, falha de energia instantânea e trava de corrente de fuga, monitoramento de isolamento, aterramento de proteção, superaquecimento de dispositivo eletrônico de energia outras funções de proteção.

Tecnologia de limitação de corrente: se a corrente exceder o valor limite, o aumento da corrente é limitado pela redução da frequência até que a corrente seja menor que o valor limite, o conversor de frequência retorna à frequência de operação normal.

Função adaptativa de aceleração e desaceleração: o produto ajusta o tempo de aceleração ou limita a frequência de operação do motor de acordo com a corrente do motor, de forma a limitar a corrente e não realizar sobrecorrente durante a aceleração e desaceleração. No processo de redução da frequência, o tempo de redução da frequência é ajustado de acordo com a tensão do barramento, de forma a atingir a função de não haver sobretensão no processo.

Função de supressão de vibração: quando o motor está sob carga leve ou sem carga, ocorrerá instabilidade local. Neste momento, a amplitude da corrente flutua muito, o que pode fazer com que o sistema seja danificado pela proteção de disparo de sobrecorrente ou sobretensão e a função de supressão de oscilação de corrente pode suprimir efetivamente a oscilação de corrente e garantir a operação estável e confiável do sistema.

Tecnologia de sobretensão: no processo de redução da frequência, o motor encontra-se no estado de geração de energia, forçando o aumento da tensão do barramento. Esta função aumentará automaticamente o tempo de redução da frequência para evitar o problema de desligamento causado pela sobretensão do barramento.

Parâmetro técnico

Input

Phase, Frequency, Voltage

Three phase, 50/60Hz3.3kV/6kV/10kV

Tolerance

Supply voltage ± 20%5060Hz ± 5%, voltage unbalance rate < 3%

Output

Rated voltage

3.3kV/6kV/10kV

Rated current

100% rated current continuous

Output frequency

0120Hz

Output waveform

Multiplex SPWM sine wave

Basic control performance

Control mode

V/F, SVC

Carrier frequency

0.5kHz~16kHz(can be adjusted automatically according to the load)

Frequency resolution

Digital setting: 0.01Hz Analog setting: maximum frequency × 0.025%

Speed range

1:100SVC

Steady speed accuracy

± 0.5%SVC

Torque control accuracy

± 5%

Overload capacity

150% / 1min (120% - 250% optional)

Torque boost

Automatic torque boost; Manual torque boost by 0.1% 30.0%

Simple PLC, multi speed operation

built-in PLC or control terminal to achieve up to 16 speed operation

Built-in PID

can easily realize the closed-loop control

Automatic voltage regulation (AVR)

keeps the output voltage constant when the grid voltage changes

Over voltage and over current stall control

Automatically limited during operation to prevent frequent over-voltage and over-current fault tripping

Fast current limiting function

Minimize the over-current fault and protect the normal operation of frequency converter

Torque limitation and control

Automatically limited torque during operation to prevent frequent over-current trip.

Special functions

Point to point communication

Can realize master-slave control

Multi communication protocol

Modbus, Canlink and Ethernet

Fast current limiting

Avoid frequent over-current fault of frequency converter

Motor type

AM,PM motor

Input

Digital input

8 channels

Analog input

4 channels:0-10V/2-20mA selectable

Output

Digital output

6 channels

Analog output

4 channels: 0-10V/2-20mA selectable

Protection

Over voltage, under voltage, over-current, overload, short circuit, over temperature, leakage blocking, lack of phase protection and other functions

Running

Control command

Keypad, Terminal, Communication(switching)

Speed command

10 kinds of frequency sources: digital, analog voltage, analog current, communcation. It can be switched in many ways

Display

LED display

Display setting parameters

HMI

Display operation status: output frequency, output current, temperature, operation curve, alarm information, fault analysis, etc

Environment

Location

Underground coal mine, no corrosive gas, in the environment with explosive mixture of coal dust and gas, in the environment without damaging the insulation of gas or steam.

Altitude

Less than 2000 meters; atmospheric pressure is (0.08 ~ 0.11) MPa;

Temperature

0 ~ + 40 (above 40 , derating)

Humidity

Less than 95% RH (+ 25 ), no condensation

Vibration

In the place without significant vibration and impact

Storage temperature

- 20 ℃~ + 60

Structure

IP degree

IP54

Explosion proof grade

Exd [ib] I Mb

Cooling method

Water cooling



No. do modelo

Model No

Dimensão

Dimension

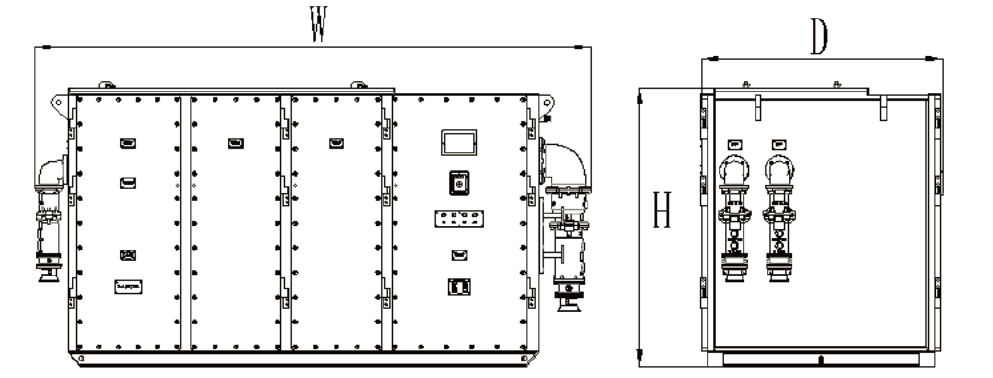

Diagrama de dimensão de contorno

Inversor à prova de chamas e intrinsecamente seguro de minas série 3,3 kV

Model No.

Rated power(kW)

Rated input voltage(kV)

Rated output voltage(kV)

Running quadrant

Cooling mode

Dimension

W

H

D

BPBJV1-525/10/3.3

~BPBJV1-2000/10/3.3

525~2000

10

0~3.3

Two quadrant

Water cooling

3494

1748

1500

BPJ1-3×525/3.3

~BPJ1-3×2200/3.3

3×(525~2000)

3.3

0~3.3

Two quadrant

Water cooling

3900

1400

1300

Inversor à prova de chamas e intrinsecamente seguro para minas da série 6kV / 10kV

Model No.

Rated power(kW)

Rated input voltage(kV)

Rated output voltage(kV)

Running quadrant

Cooling mode

Dimension

W

H

D

BPJV1-710/6 BPJV1-1200/6

7101200

6

06

Two quadrant

Water cooling

3600

1800

1400

BPJV1-710/10 BPJV1-2000/10

7102000

10

010

Two quadrant

Water cooling

3600

1800

1400

Observação:

1. As dimensões acima são apenas para referência, consulte o objeto real para obter detalhes;

2. Devido à atualização do produto, o conteúdo deste manual será atualizado regularmente. Se você precisar comprar nossos produtos, consulte o manual do produto mais recente;

Formulários:

A regulação de velocidade de frequência variável à prova de explosão é um modo de regulação de velocidade de alta eficiência e alto desempenho. Ao controlar o motor assíncrono (ou máquina síncrona), ele pode realizar uma regulação de velocidade suave sem etapas e atender aos requisitos de várias máquinas de produção. O uso de regulação de velocidade de frequência variável em mina de carvão tornou-se a tendência atual de regulação de velocidade de equipamentos de mina. As principais cargas de equipamentos do inversor à prova de explosão utilizados no subsolo são: transportador de correia, raspador, guincho (vagão macaco), tesoura, todos os tipos de ventiladores, bomba de abastecimento de água e drenagem, bomba de emulsão, etc .;

O conversor de frequência à prova de explosão é adequado para a operação de regulação de velocidade do motor acionado por vários equipamentos de mineração, transporte, ventilação, drenagem e outros equipamentos sob a condição de pó de carvão e conteúdo de gás de explosão de gás não excedendo o conteúdo de segurança especificado na mina de carvão , realizando as funções de partida suave e parada suave de carga pesada do motor, regulação de velocidade sem etapas, feedback de energia e economia de energia.
